Aanbouw Zaagkloofmachine BTD PROcompact

€ 18.950,00 (exclusief btw 21%)
Omschrijving

Deze unieke moderne zaag- kloofmachines zijn ontwikkelt in Nederland en geschikt voor
professioneel gebruik in de bosbouwindustrie en comfortabel te bedienen vanuit de cabine (voertuig).

Er zijn 2 verschillende types leverbaar, t.w. PROcompact en de PROplus.
De opname- en stortlocatie van het houtproduct mogen willekeurig zijn.

Ergonomisch gezien kunnen de werkzaamheden uitgevoerd worden door één persoon, tevens voertuigbestuurder.

De eigen universele besturing is uitgevoerd met zowel een hand/joystick - als automaat functie 2).
Deze robuuste BTD-machines zijn geschikt voor stamlengtes standaard tot max. 3.00 mtr. en middels aanbouwdelen tot max. 4.00 mtr.

De maximale afkortlengte bedraagt 50 cm.
Stamsplijting is mogelijk in meerdere delen middels 4 / 6 / 8 / 12 voudige hydraulisch 1) verstelbare en verwisselbare kloofmessen.

Deze scherp geprijsde machines zijn voorzien van een CE-keurmerk en
de toegepaste componenten zijn van gerenommeerde Europese kwaliteitsmerken.

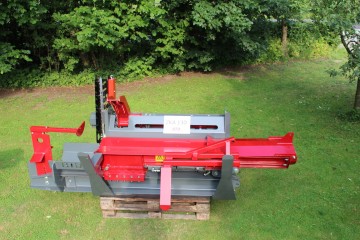

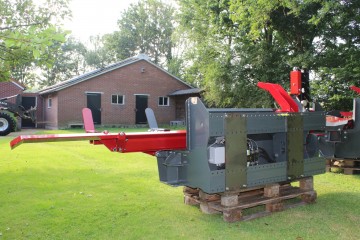

Als basis zijn de machines opgebouwd uit een zwaar stalen frame met opnamelepels. Aan bovenzijde van het frame is het hydraulische beweegbare persblok opgesteld, opgesloten aan voor- en achterzijde in een flensgeleiding.

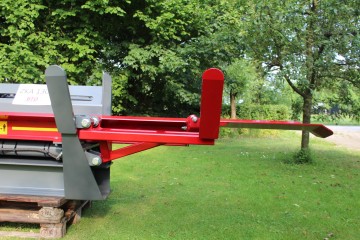

Optioneel kunnen alle types geschikt gemaakt worden voor 4.00
mtr. stamlengtes. Hiervoor zijn universele opklapbare aanbouwdelen beschikbaar voor zowel de persbak als opnamevork.

De transportbreedte blijft hierbij minimaal en is 2.45 mtr. (PROcompact) – 2.55 mtr (PROplus)

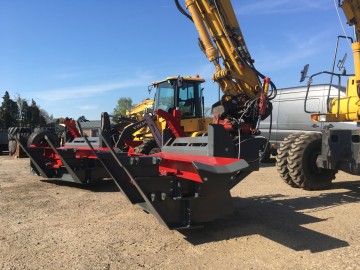

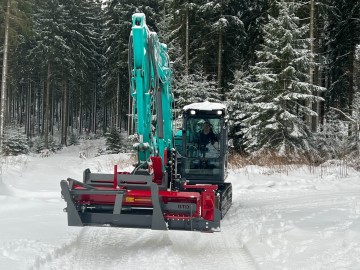

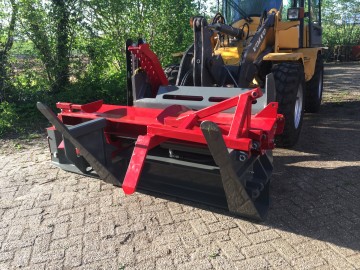

Aan de aankoppelzijde kunnen allerlei soorten en maten van aanlashaken worden voorzien, geschikt voor elk type voertuig, b.v. wielladers, schrankladers, tractoren met voorlader e.d. Voor mobiele kranen zijn aankoppelframes beschikbaar.
Naast de aankoppeling bevindt zich de industrieel hydraulisch aangedreven zaagunit, voorzien van automatische smering met voorraadtank.

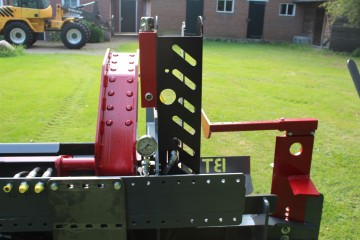

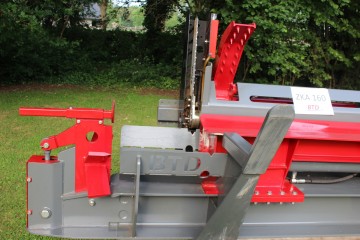

T.b.v. wisselende stamdiktes is een hydraulisch 1) in hoogte verstelbaar hardstalen kloofmes gemonteerd om doorlopend een optimaal formaat te kunnen kloven.

Achter de aankoppelplaten zijn de hydraulische componenten volledig beschermd gemonteerd met de aansluitkast voor de sensoren en connector.

De beide typen, PROcompact en PROplus zijn leverbaar met zowel een linkse als
rechtse kloof uitvoer.


De eigen besturing en bediening is universeel gebouwd en daarbij geschikt voor elk voertuig.

Dit systeem bestaat uit een besturingskast met een separate joystick bediening welke zich bevindt in/op het voertuig.

De besturing wordt m.b.v. een industriële connector aangesloten op de machine. Alle
bewegingen worden elektro-hydraulisch aangestuurd. De machine kan zowel in de handmatige mode als in automaat mode 2) gebruikt worden.

De automaat-mode is bedienbaar m.b.v. een drukknop,
waarbij een volledige zaag- kloofcyclus wordt uitgevoerd. In de handmode worden de bewegingen afzonderlijk met de joystick uitgevoerd. Alle bewegingen zijn vergrendeld t.o.v. elkaar. De gewenste afkortlengte kan per cm ingesteld worden en is zowel in hand- als automaat-mode actief.



Omschrijving PROcompact PROplus
 Capaciteit Ca. 3-5 m3/uur, situatie/voertuig/afkortlengte e.d.afhankelijk
Ca. 4-9 m3/uur, situatie/voertuig/afkortlengte e.d.afhankelijk
Aandrijving Hydraulisch incl.



speciaal ijlgang ventiel geven een verhoogde kloofsnelheid


Benodigde hydraulisch volume min. 35 ltr/min min. 55 ltr/min

Benodigde hydraulische druk 210-250 bar (hydraulische overdruk is begrensd) 210-250 bar (hydraulische overdruk is begrensd)
Perskracht 13-15 ton 16-20 ton
Hydraulische aankoppeling 1x druk 1/2”; 1x retour1/2”;1x 1/4 “lek - drukloos 1x druk 3/4”; 1x retour 3/4”;1x 1/4 “lek - drukloos
Elektrische aansluiting apparaat aansluitstekker rond 12Vdc (24Vdc
optioneel)
apparaat aansluitstekker rond 12Vdc (24Vdc
optioneel)
Mechanische aankoppeling vlakke koppelplaten, excl. aanlashaken vlakke koppelplaten, excl. aanlashaken
Constructie/coating plaatdikte 8mm, gepoedercoat in zowel
grondprimer als aflak
plaatdikte 10mm, gepoedercoat in zowel
grondprimer als aflak
Stamdiameter 17 - 40 cm 17 - 45 cm
Stamlengte max. 3.00 mtr., optioneel 4.00mtr. max. 3.00 mtr., optioneel 4.00 mtr.
Afkortlengte 23 - 50 cm, instelbaar (via afstandhouder) 23 - 50 cm instelbaar via control box (afstandhouder
wordt incl. geleverd)
Elektro-Besturing Hardware PLC gestuurd
Bediening Handmatig via joystick Handmatig via joystick; Automaat via
drukknop/lamp
Volledig hardstalen kloofmessen
Handmatig verstelbaar met pen vergrendeling
opgesteld, standaard geleverd 6-voudig. Optioneel:
4-voudig en 8-voudig, allen uitwisselbaar
Hydraulisch verstelbaar opgesteld, standaard
geleverd 6-voudig. Optioneel: 4-voudig, 8-voudig en
12-voudig (voor lichtere houtsoorten, max.
diameter 40cm), allen uitwisselbaar
Componenten Gerenommeerde Europese merken Gerenommeerde Europese merken
Gewicht zonder opties 735 kg 1090 kg
Afmetingen (lxbxh) 1.40 x 2.45 x 1.30 mtr 1.45 x 2.55 x 1.35 mtr
Zaagblad merk Harvester industrieel Harvester industrieel
Zaagblad lengte 64 cm 64 cm
Ketting 0,404" Harvester industrieel 0,404" Harvester industrieel
Kettingsnelheid nominaal nom. 20,5 m/sec (9,3 kW) nom. 20,5 m/sec (14,4 kW)
Inhoud smeerolietank 1 ltr. (zuinig in verbruik) 1 ltr. (zuinig in verbruik
